НМРВ 030 Коробка передач

Для чего используется червячная передача?

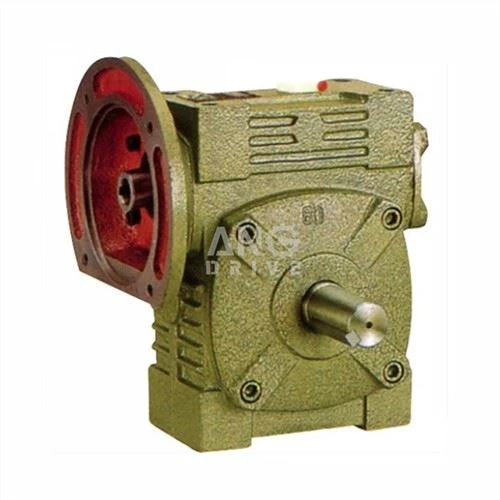

Червяк и червячная передача, показанные на рисунке, используются для передачи движения и мощности, когда требуется снижение скорости с высоким передаточным числом. Они допускают широкий диапазон передаточных чисел (может достигать 100:1).

Контактная поверхность

Контактная поверхность винта на червяке скользит по зубьям шестерни. Однако из-за высокого уровня трения между зубьями червяка и колеса достигается немного меньший КПД, чем у прецизионных прямозубых передач. Обратите внимание, что большие углы спирали зубьев шестерни обеспечивают более высокий КПД. Еще одна проблема с этим типом передач — отвод тепла, ограничение, которое ограничивает их использование низкоскоростными приложениями.

Одним из основных преимуществ червячной передачи является низкий износ, который обусловлен главным образом наличием полностью жидкой смазочной пленки. Кроме того, трение можно дополнительно снизить, используя металлы с низкими коэффициентами трения. Например, колесо обычно изготавливается из бронзы, а червяк — из закаленной стали с высокой степенью обработки.

Большинство червей имеют цилиндрическую форму с одинаковым диаметром шага. Однако в червяке с двойной огибающей используется переменный шаг диаметра. Эта конфигурация используется, когда требуется повышенная нагрузочная способность.

Подобно косозубым передачам, червяки и червячные передачи имеют рукоятку, которая определяется направлением угла зубьев. Для правильного зацепления червяк и червячная передача должны быть одной руки.

Червячная резьба является основным фактором соотношения червяков и важной особенностью конструкции червяка. Передаточное отношение скорости равно общему числу зубьев червячной передачи, деленному на количество витков червяка.
