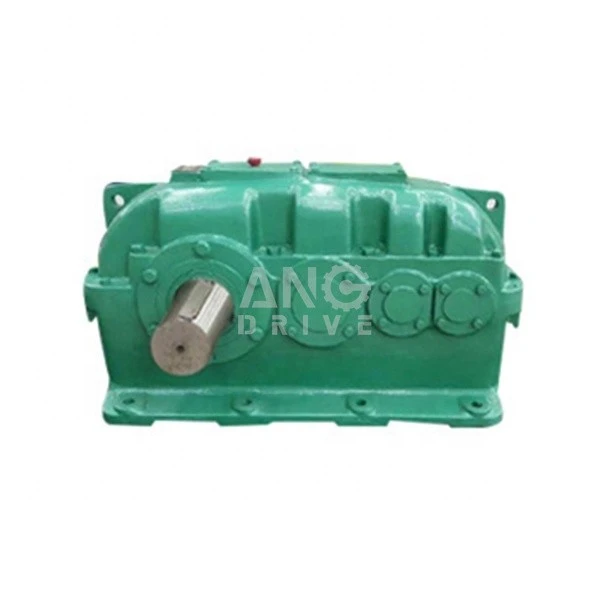

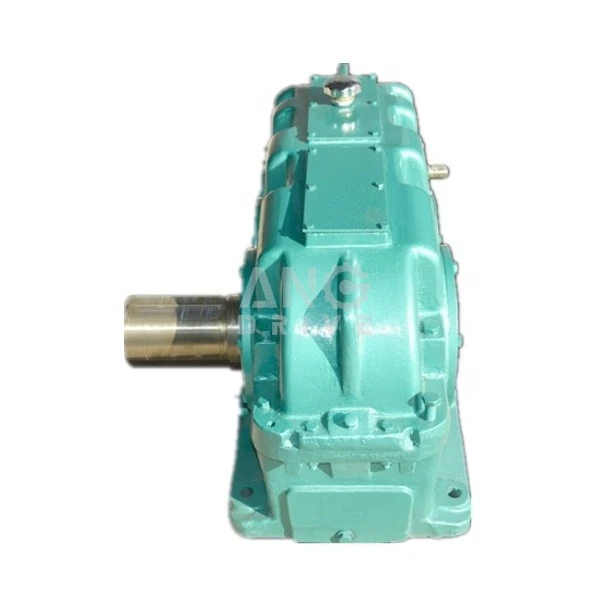

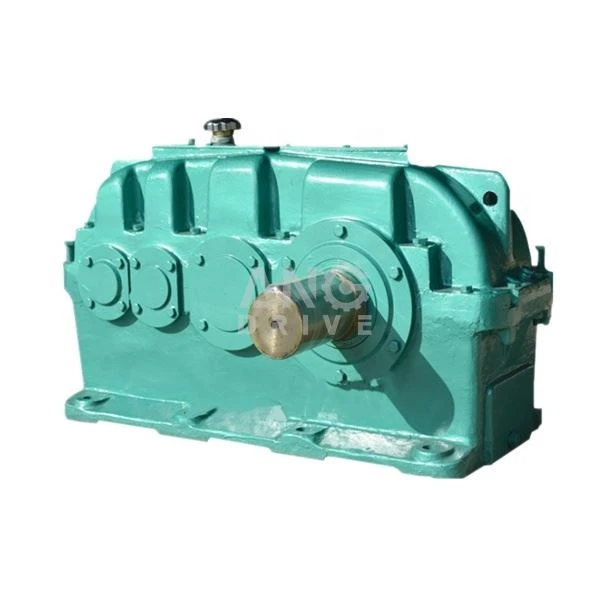

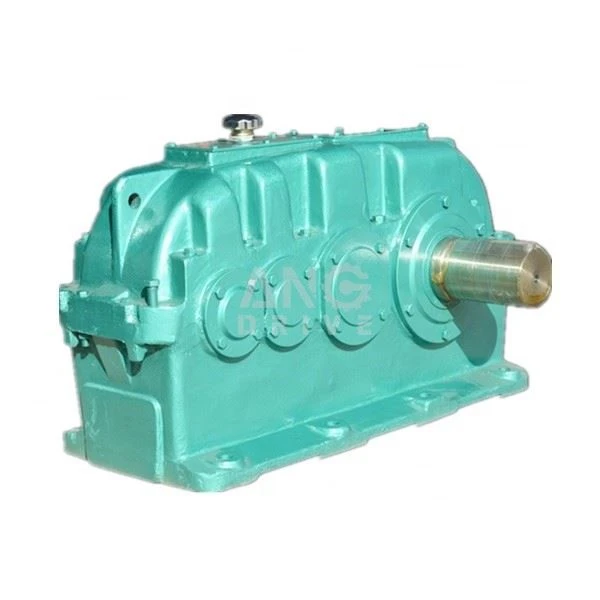

Цилиндрическая коробка передач
Особенности цилиндрической коробки передач
1. Шестерня изготовлена из высокопрочной низкоуглеродистой легированной стали путем науглероживания и закалки. Твердость поверхности зуба может достигать HRC58-62. Технология шлифования с ЧПУ применяется для всех зубчатых колес с высокой точностью и хорошими контактными характеристиками; |
2. Высокая эффективность передачи: одноступенчатая более 96,5%; двухступенчатый более 93 процентов; три этапа более 90 процентов; |
3. Стабильная работа и низкий уровень шума; |
| 4. Компактная конструкция, легкий вес, длительный срок службы и высокая несущая способность; |
5. Легко разбирается, проверяется и собирается. |
6. Мощность двигателя: 3 ~ 5000 кВт; 15 кВт 20 л.с., 18,5 кВт 25 л.с., 22 кВт 30 л.с., 30 кВт 40 л.с., 37 кВт 50 л.с., 45 кВт 60 л.с., 55 кВт 75 л.с., 75 кВт 100 л.с., 90 кВт 120 л.с., 110 кВт 150 л. 250 л.с., 220 кВт 300 л.с., 280 кВт 375 л.с., 315 кВт 425 л.с., 355 кВт 475 л.с., 450 кВт 600 л.с. |
7. Аксессуары: задний упор / охлаждающий вентилятор / охлаждающий змеевик / масляный насос / компенсационный бак… |
Спецификация цилиндрической коробки передач
Модели редукторов с цилиндрическими параллельными валами | Соотношение | |
серия ЗДИ (1 этап) | ZDY80, ZDY100, ZDY125, ZDY160, ZDY200, ZDY250, ZDY280, ZDY315, ZDY355, ZDY400, ZDY450, ZDY500, ZDY560 | 1.25~6.3 |
серия ЗЛИ (2 этап) | ZLY112, ZLY125, ZLY140, ZLY160, ZLY180, ZLY200, ZLY224, ZLY250, ZLY280, ZLY315, ZLY355, ZLY400, ZLY450, ZLY500, ZLY560, ZLY630, ZLY710 | 6.3~20 |
серия ZSY (3 этап) | ZSY160, ZSY180, ZSY200, ZSY224, ZSY250, ZSY280, ZSY315, ZSY355, ZSY400, ZSY450, ZSY500, ZSY560, ZSY630, ZSY710 | 22.4~100 |
серия ZFY (4 этап) | ZFY180, ZFY200, ZFY225, ZFY250, ZFY280, ZFY320, ZFY360, ZFY400, ZFY450, ZFY500, ZFY560, ZFY630, ZFY710 | 100~500 |
Цилиндрический конический спиральный конический прямоугольный модели редуктора 90 градусов | Соотношение | |
ДБЯ (2 этап) | DBY160, DBY180, DBY200, DBY224, DBY250, DBY280, DBY315, DBY355, DBY400, DBY450, DBY500, DBY560; ДБЯК160, ДБЙК180, ДБЙК200, ДБЙК224, ДБЙК250, ДБЙК280, ДБЙК315, ДБЙК355, ДБЙК400, ДБЙК450, ДБЙК500, ДБЙК560; DBYF160, DBYF180, DBYF200, DBYF224, DBYF250, DBYF280, DBYF315, DBYF355, DBYF400, DBYF450, DBYF500, DBYF560; | 8~14 |
ДКИ (3 этапа) | DCY160, DCY180, DCY200, DCY224, DCY250, DCY280, DCY315, DCY355, DCY400, DCY450, DCY500, DCY560, DCY630, DCY710, DCY800 | 16~50 |
DFY (4 этапа) | DFY160, DFY180, DFY200, DFY225, DFY250, DFY280, DFY320, DFY360, DFY400, DFY450, DFY500, DFY560, DFY630, DFY710 | 90~500 |

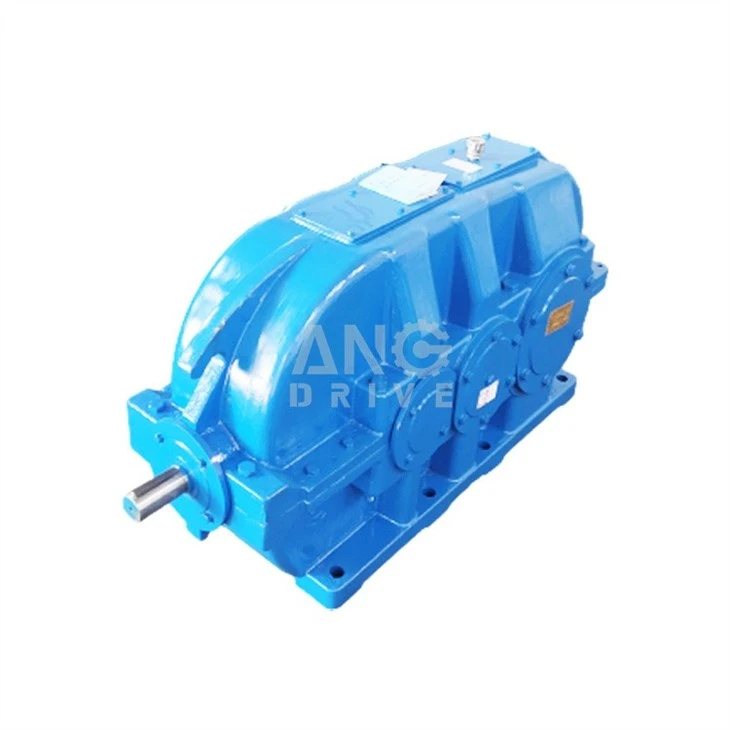

- DBY – двухступенчатый редуктор с жестким зубчатым зацеплением,
- ДБЫК - двухступенчатый редуктор с цилиндрическим полым валом с твердыми зубьями,

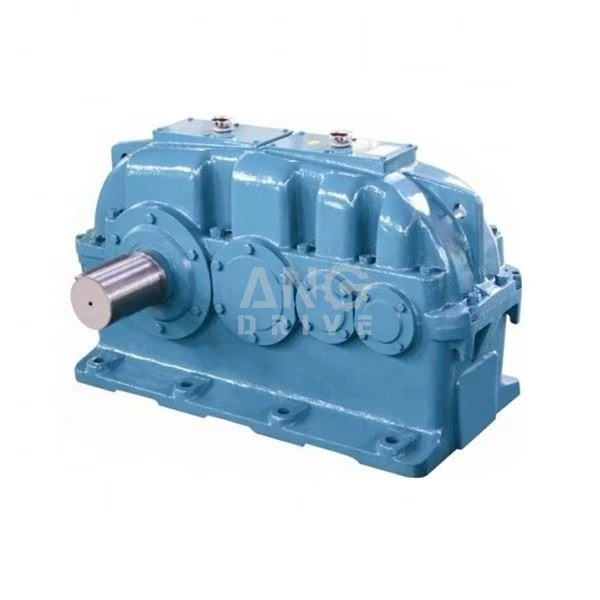

- DCY для трехступенчатого цилиндрического редуктора с твердыми зубьями,
- DCYK для трехступенчатых твердозубых цилиндрических передач с полым валом,
- DFY для четырехступенчатого цилиндрического редуктора с твердыми зубьями,
- DFYK четырехступенчатый редуктор с цилиндрическим полым валом с твердозубчатой поверхностью.
Двухступенчатые конически-цилиндрические угловые редукторы серии KEN с лапами | Соотношение |
КЕН80, КЕН100, КЕН125, КЕН160, КЕН200, КЕН250, КЕН280, КЕН320, КЕН360, КЕН400, КЕН450, КЕН500 | 5, 5.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.5, 14, 16 |
Трехступенчатый конический ортогональный цилиндрический редуктор серии KZN Reduktor | Соотношение |
112 тенге, 125 тенге, 140 тенге, 160 тенге, 180 тенге, 200 тенге, 225 тенге, 250 тенге, 280 тенге, 320 тенге, 360 тенге, 400 тенге, 450 тенге, 500 тенге, 560 тенге, 630 тенге, 710 тенге, 800 тенге | 11.2, 12.5, 14, 16, 18, 20, 22.4, 25, 28, 31.5, 35.5, 40, 45, 50, 56, 63, 71, 80, 90 |
Цилиндрический редуктор с параллельным валом серии SDN с тремя передаточными числами и ножками | Соотношение |
SDN160, SDN180, SDN200, SDN225, SDN250, SDN280, SDN320, SDN360, SDN400, SDN450, SDN500, SDN560, SDN630, SDN710, SDN800 | 20, 22.4, 25, 28, 31.5, 35.5, 40, 45, 50, 56, 63, 71, 80, 90, 100 |
Типичные области применения коробки передач с цилиндрическим приводом
Машины для очистки сточных вод | Сгустители, фильтр-прессы, флокуляционные аппараты, аэраторы, сгребальное оборудование, комбинированные продольно-роторные грабли, предварительные сгустители, винтовые насосы, гидротурбины, центробежные насосы | Земснаряды | Ковшовые конвейеры, самосвальные устройства, роторные экскаваторы, роторные экскаваторы, режущие головки |
Химическая индустрия | Листогибочные машины, экструдеры, тестомесы, резиновые каландры, охлаждающие барабаны, смесители для однородных сред, мешалки, тостеры, центрифужное оборудование | Металлообрабатывающие станки | кантователи пластин, толкатели слитков, намоточные машины, транспортировочные рамы охлаждающих платформ, роликовые правильные станы, столы непрерывного действия прерывистого действия, рольганги реверсивные трубные станы, ножницы непрерывного действия, литейные приводы, реверсивные блюминги |
Металлообрабатывающие станы | Реверсивные слябинговые станы. реверсивные проволочные станы, реверсивные листовые станы, реверсивные толстолистовые станы, приводы регулировки валков | Конвейеры | Ковшовые конвейеры, тяговые лебедки, подъемники, ленточные конвейеры, грузовые подъемники, пассажирские подъемники, пластинчатые конвейеры, эскалаторы, рельсовые тележки |
Преобразователи частоты | Поршневые компрессоры | ||
Краны | Опорно-поворотные устройства, маховые устройства, ходовые механизмы, грузоподъемное устройство, стреловые краны | Градирни | Вентиляторы градирен, воздуходувки осевые и радиальные |
Производство тростникового сахара | Тростниковые ножи, тростниковые мельницы | Производство свекловичного сахара | Кассетные свеклоизмельчители, экстракционные установки, механические холодильники, соковарки, свекломоечные машины, свеклорезки |
Бумагоделательные машины | Приводы гидроразбивателя | Канатные дороги | Материал канатных дорог, непрерывная канатная дорога |
Цементная промышленность | Бетономешалка, дробилка, вращающиеся печи, трубчатые мельницы, сепараторы, валковые дробилки | ||
Размер цилиндрического редуктора серии ZDY ZLY ZSY
Почему выбирают нашу цилиндрическую коробку передач?
Преимущества ● Без утечек масла ● Более высокая эффективность ● Низкий уровень шума ● Низкий рост температуры ● Оптовая цена от китайского производителя |
|
| Шестерни ● Класс высокой точности 6 ● Науглероживание для повышения прочности ● Возможность работы с большой нагрузкой |
осмотр ● 100-процентный рабочий тест ● Проверка утечки масла ● Проверка шума ● Испытание на вибрацию |
|
| Корпус ● Высокопрочный материал HT250 ● Тройная обработка каждой стороны ● Концентричность гарантирована |
Другая коробка передач и электродвигатель
Часто задаваемые вопросы
Q: В какие страны вы можете отправить?
A: Кения, Гана, Индия, Шри-Ланка, Пакистан, Индонезия, Малайзия, Великобритания, Европа, Англия, Италия, Франция, Германия, Испания, Нидерланды, Швейцария, Россия, Австрия, Бельгия, Хорватия, Чехия, Дания, Финляндия, Венгрия, Исландия, Люксембург, Монако, Норвегия, Португалия, Румыния, Швеция, Турция, Украина, Ватикан, Япония, Афганистан, Бангладеш, Бруней, Бирма, Камбоджа, Лаос, Мальдивы, Монголия, Непал, Северная Корея, Южная Корея, Ирак, Израиль, Иран, Саудовская Аравия, Сирия, Австралия, Новая Зеландия, Фиджи, Канада, Америка, США, Белиз, Бермуды, Доминика, Никарагуа, Панама, Аргентина, Бразилия, Чили, Колумбия, Уругвай, Перу, Венесуэла, Африка, Уганда, Замбия, Зимбабве, Танзания, Сомали, Судан, Нигер, Нигерия, Мали, Марокко, Мадагаскар, Ливия, Египет, Эфиопия, Иордания, Эквадор и др.
